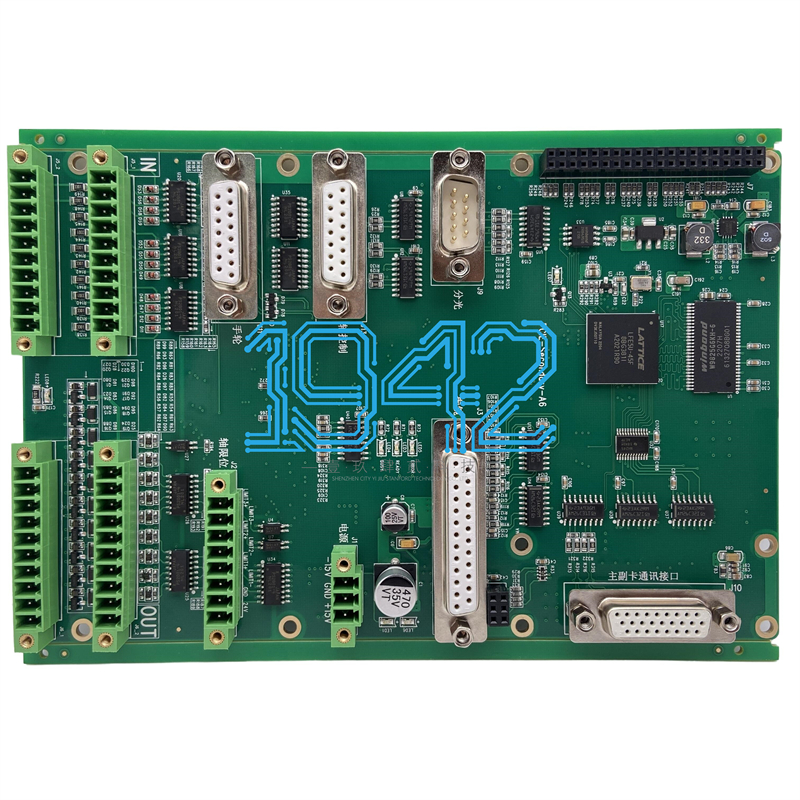

一、PCBA組裝加工的核心工藝流程

PCBA組裝加工是將電子元器件精準焊接到印制電路板上的復雜過程，其工藝流程涵蓋從設計到成品的全鏈條。以下為典型加工步驟：

1. 電路板設計與制造
   • 設計階段：通過EDA軟件完成原理圖與PCB布局設計，需考慮信號完整性、電源分配及散熱設計。例如，高頻電路需優化阻抗控制，高功率器件需預留散熱路徑。
   • 制造環節：包括光繪技術實現高精度圖形轉移、激光鉆孔技術加工微孔，以及化學鍍鎳/金工藝提升焊接可靠性。
2. 元件組裝技術
   • SMT貼片技術：
     • 采用高精度貼片機實現微米級貼裝，支持01005元件等微型器件。
     • 關鍵參數控制：回流焊溫度曲線需根據PCB材質與元件特性優化，例如無鉛焊料需更高峰值溫度（245-260℃）。
   • THT插件技術：
     • 適用于大型元件（如連接器、繼電器），通過波峰焊接實現高效焊接，需嚴格控制波峰高度（通常為板厚的2/3）與焊接時間（3-5秒）。
   • 微組裝技術：
     • 包括倒裝芯片（Flip Chip）、芯片級封裝（CSP）等，滿足高密度集成需求。例如，CSP封裝可將I/O間距縮小至0.4mm以下，顯著提升板級空間利用率。
3. 焊接與檢測
   • 焊接工藝：回流焊與波峰焊需結合AOI檢測，例如對BGA器件需通過X-ray檢測焊點空洞率（通常要求<25%）。
   • 質量檢測：
     • 爐后檢測標準：參照IPC-A-610規范，對0201元件偏移量需控制在焊盤寬度的25%以內。
     • 功能性測試：包括ICT在線測試、FCT功能測試及老化測試，確保產品長期可靠性。

二、PCBA加工中的質量控制體系

質量控制貫穿PCBA加工全流程，核心要點包括：

1. 供應鏈管理
   • 建立合格供應商名錄（AVL），對關鍵元件（如MLCC電容、IC芯片）實施來料抽檢，包括電氣性能測試（如電容值、ESR）與外觀檢查（如引腳氧化）。
2. 工藝參數監控
   • 錫膏印刷：控制刮刀壓力、印刷速度與脫模速度，例如對細間距元件（0.4mm pitch）需確保錫膏體積CPK>1.67。
   • 貼片精度：通過SPI（錫膏檢測儀）實時監測錫膏厚度與位置偏差，偏差超過25%焊盤寬度時需觸發報警。
3. 缺陷預防與追溯
   • 實施SPC統計過程控制，對焊接不良率（如立碑、橋接）建立控制圖，當PPM超過500時啟動FAR（故障分析流程）。
   • 采用MES系統實現全程追溯，記錄每個工序的設備參數、操作人員及物料批次，便于問題溯源。

三、PCBA加工技術發展趨勢

1. 智能化與自動化升級
   • 引入AI視覺檢測：通過深度學習算法提升AOI設備對微小缺陷（如0.3mm焊盤偏移）的識別率至99.9%。
   • 柔性制造系統（FMS）：支持多品種、小批量生產，換線時間縮短至30分鐘以內。
2. 高密度集成技術
   • 埋入式元件技術：將電阻、電容直接埋入PCB內部，減少表面貼裝空間占用。
   • 3D封裝技術：通過TSV（硅通孔）實現芯片層疊，提升系統級封裝（SiP）的集成密度。
3. 綠色制造與環保要求
   • 無鉛化工藝：全面采用SnAgCu合金替代傳統錫鉛焊料，需優化回流焊溫度曲線以避免冷焊。
   • 廢料回收：對焊接廢料中的貴金屬（如金、銀）實施閉環回收，降低環境污染。
4. 新興應用領域拓展
   • 5G通信：開發支持毫米波頻段的PCBA，需優化高頻材料（如PTFE）的加工工藝。
   • 新能源汽車：適配車規級PCBA，滿足AEC-Q200標準，包括-40℃至125℃寬溫工作范圍。

四、結語

PCBA組裝加工作為電子制造的核心環節，其技術演進直接推動電子產品向高性能、小型化、智能化方向發展。未來，隨著材料科學、人工智能與物聯網技術的融合，PCBA加工將實現更高精度的微組裝、更智能的柔性生產，以及更嚴格的環保標準，為全球電子產業創新提供堅實支撐。
