在工業自動化、機器人控制、數控機床等精密運動控制場景中，運動控制器作為核心控制單元，其硬件性能直接決定了系統的定位精度、響應速度與長期穩定性。作為運動控制器SMT加工的專業服務商，1943科技通過精細化的SMT貼片與PCBA制造工藝，為運動控制設備提供高可靠的硬件基礎。本文將深度解析運動控制器SMT加工的核心流程與關鍵技術，助您理解如何通過精密制造賦能運動控制產品的卓越性能。

一、運動控制器SMT加工的核心工藝流程

運動控制器的PCBA需滿足高密度元件布局、高精度信號傳輸及抗振動/抗干擾等特殊要求，其SMT加工流程需圍繞“精度控制”與“可靠性保障”展開，核心分為以下五大階段：

1. PCB設計與來料管控

運動控制器PCB通常采用高Tg值FR-4基材（玻璃化轉變溫度≥150℃），以應對回流焊高溫并降低熱變形風險。設計階段需重點優化元器件布局：高頻信號線（如編碼器反饋線）需縮短走線長度并采用地線屏蔽，功率器件（如MOSFET、IGBT）需遠離敏感模擬電路以減少電磁干擾。PCB來料需通過表面平整度檢測（翹曲度≤0.75%）、孔壁質量檢查（銅厚≥25μm）及清潔度測試（離子污染物≤1.56μg/cm²），確保基板無變形、無氧化。

2. 焊膏印刷與SPI檢測

焊膏印刷是運動控制器SMT工藝的“精度基準”。采用激光鋼網（厚度0.1-0.15mm）將無鉛焊膏（如SAC305）均勻涂布于焊盤，錫膏厚度偏差需控制在±0.02mm內（參考IPC-7525標準）。產線配備SPI（錫膏檢測機）進行3D成像檢測，重點核查錫膏體積、位置與形狀——確保100%覆蓋焊盤且無多余錫膏溢出，避免后續回流焊出現橋接或虛焊。

3. 高精度貼片與初檢

運動控制器常需貼裝0402規格芯片、BGA（球柵陣列封裝）、QFN（四方扁平無引腳封裝）等高密度器件，貼片精度需達到±0.05mm。采用光學對位+飛行檢測的中高速貼片機，通過視覺系統實時校正元件位置，確保極性元件（如二極管、電解電容）方向無誤，引腳完全覆蓋焊盤。貼片完成后進行初檢，重點排查元件偏移、反向貼裝等問題。

4. 回流焊與溫度曲線優化

回流焊是形成可靠焊點的關鍵步驟。運動控制器需采用梯度升溫的溫度曲線控制：

• 預熱區（150-180℃）：激活焊膏中助焊劑，升溫速率2-3℃/s；
• 吸熱區（180-210℃）：恒溫60-90s，確保元器件與PCB溫度均勻；
• 回焊區（210-240℃）：峰值溫度≤245℃（持續30-45s），使無鉛焊料充分熔化并形成金屬間化合物層；
• 冷卻區：快速降溫至100℃以下（速率3-4℃/s），避免焊點結晶粗大。
  針對BGA等熱敏感器件，需單獨調整局部溫度曲線，防止熱沖擊導致焊球開裂。

5. 全流程檢測與可靠性驗證

焊接完成后需通過多維度檢測確保質量：

• AOI（自動光學檢測）：識別虛焊、橋接、立碑等表面缺陷，檢測速度達每秒1000個焊點；

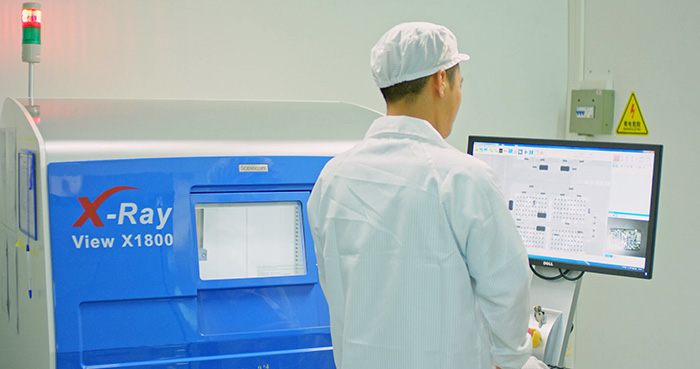

• X-RAY檢測：針對BGA、QFN等底部隱藏焊點，通過X射線穿透檢測焊球潤濕性與空洞率（要求空洞率≤5%）；
• 功能測試（FCT）：模擬運動控制器實際工作場景（如脈沖信號輸出、編碼器反饋），驗證電路連通性與信號完整性；
• 環境可靠性測試：通過高溫老化（-40℃至125℃循環1000次）、隨機振動（5G/10-2000Hz）等測試，確保產品在工業環境中長期穩定運行。

二、運動控制器SMT加工的關鍵技術控制點

運動控制器的高精度與高可靠性需求，決定了其SMT加工需嚴格把控以下四大技術要點：

1. 溫濕度與防靜電管理

產線環境需嚴格控制溫度25℃±3、濕度50%±20（參考IPC-ESD-2020靜電防護標準）。過高溫度會導致錫膏中助焊劑提前揮發，過低則降低錫膏流動性；濕度過高易引發元器件受潮氧化，過低則易產生靜電（需通過防靜電服、接地工作臺、離子風機等措施將靜電電壓控制在100V以內）。

2. 元器件預處理與儲存

元器件來料需經過嚴格檢驗（電氣性能、外觀尺寸、引腳氧化度），合格后按要求儲存：普通TRAY盤IC在120℃下烘烤8-12小時，BGA類烘烤20-24小時（去除水汽）；PCB一般不烘烤，但若存放超過3個月需進行125℃/4小時烘烤以防止起泡。

3. 焊接質量優化

針對運動控制器常見的“虛焊”“冷焊”問題，需從三方面優化：

• 焊盤設計：采用“淚滴焊盤”增強焊盤與導線的連接強度；
• 焊料選擇：使用含銀無鉛焊膏（如SAC305），提升焊點機械強度；
• 工藝參數：根據元器件熱容量調整回流焊溫度曲線，避免大尺寸元件因吸熱過多導致焊點未完全熔化。

4. 應力管理與三防處理

運動控制器常需應對振動、沖擊等復雜工況，需通過填充膠（如環氧樹脂）加固高密度元器件，或采用“埋銅塊”散熱設計降低芯片結溫。此外，表面涂覆三防漆（丙烯酸或聚氨酯）可有效防潮、防鹽霧，濕熱環境下絕緣電阻≥10^12Ω。

三、1943科技的運動控制器SMT加工優勢

作為專注SMT/PCBA的專業廠商，1943科技通過以下能力為運動控制器提供高可靠加工服務：

• 精度控制：貼片精度±0.03mm，錫膏印刷偏差≤0.02mm，滿足高密度封裝需求；
• 檢測能力：配備SPI+AOI+X-RAY全流程檢測，缺陷檢出率99.9%；
• 可靠性驗證：通過高溫老化、隨機振動等測試，確保產品適應工業環境；
• 柔性生產：支持小批量試產與大規模量產，快速響應客戶需求。

運動控制器的高精度與高可靠性是系統穩定的核心，而SMT貼片與PCBA加工的每一步都需“毫米級”精準、“微米級”細致。1943科技以“工藝精細化、檢測全面化、驗證場景化”為準則，為工業自動化、機器人等領域客戶提供從設計優化到量產交付的一站式服務，助力客戶產品在運動控制場景中穩定運行，創造長期價值。
